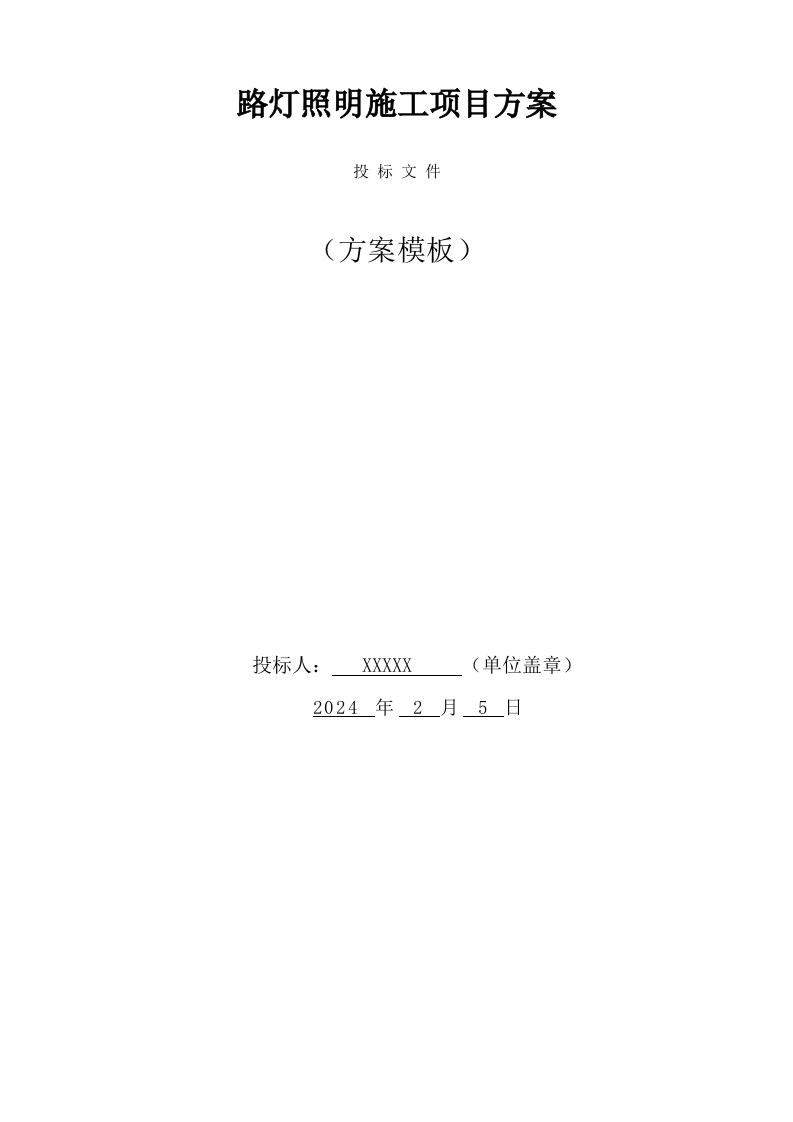

路灯照明施工项目方案(68页) 第1页

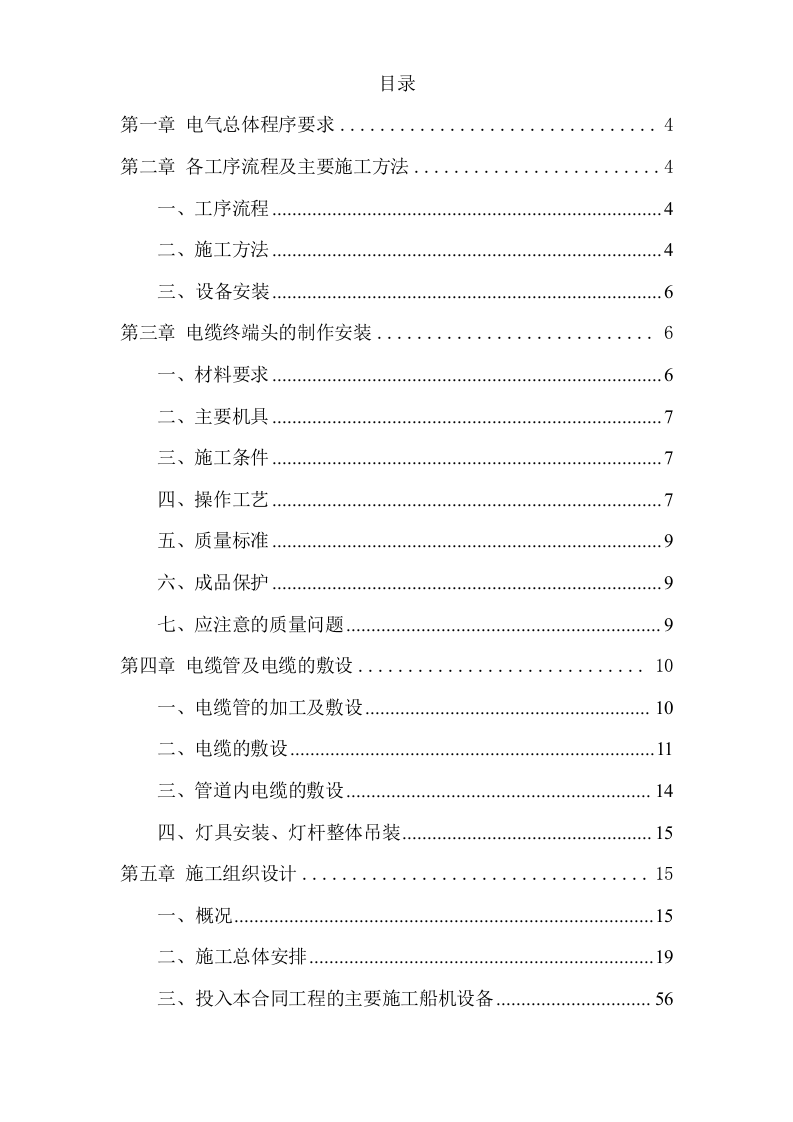

路灯照明施工项目方案(68页) 第2页

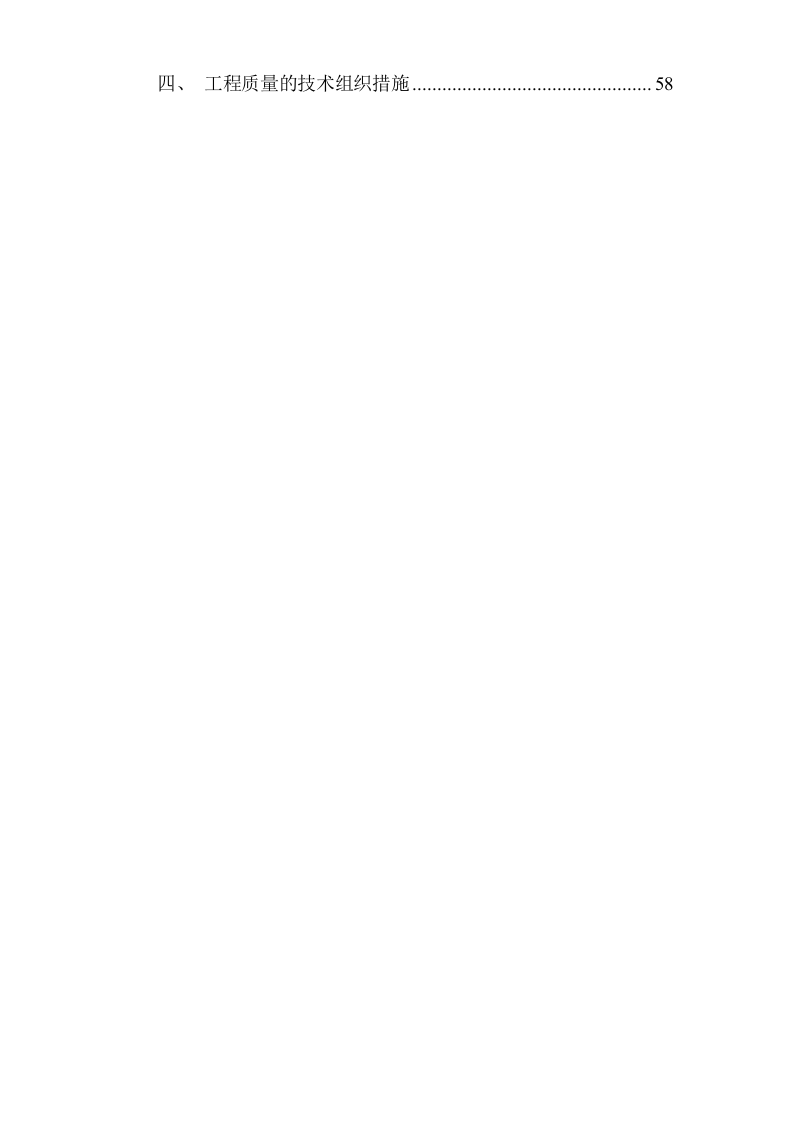

路灯照明施工项目方案(68页) 第3页

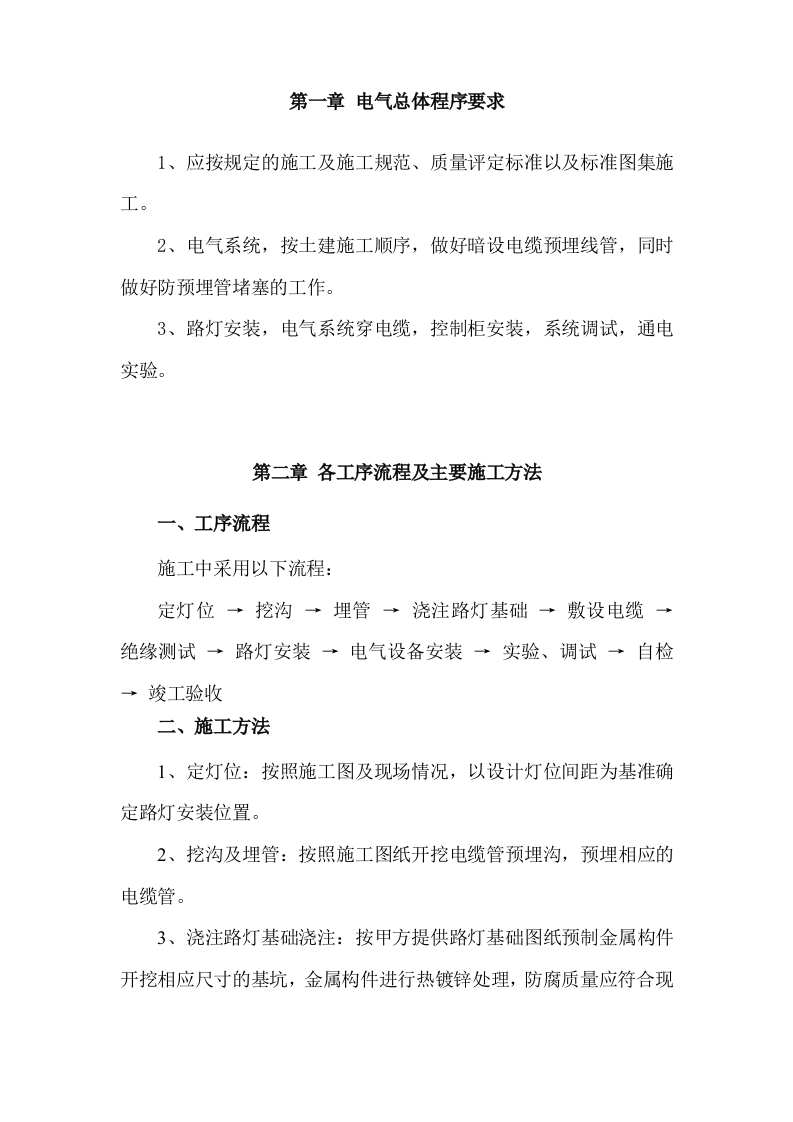

路灯照明施工项目方案(68页) 第4页

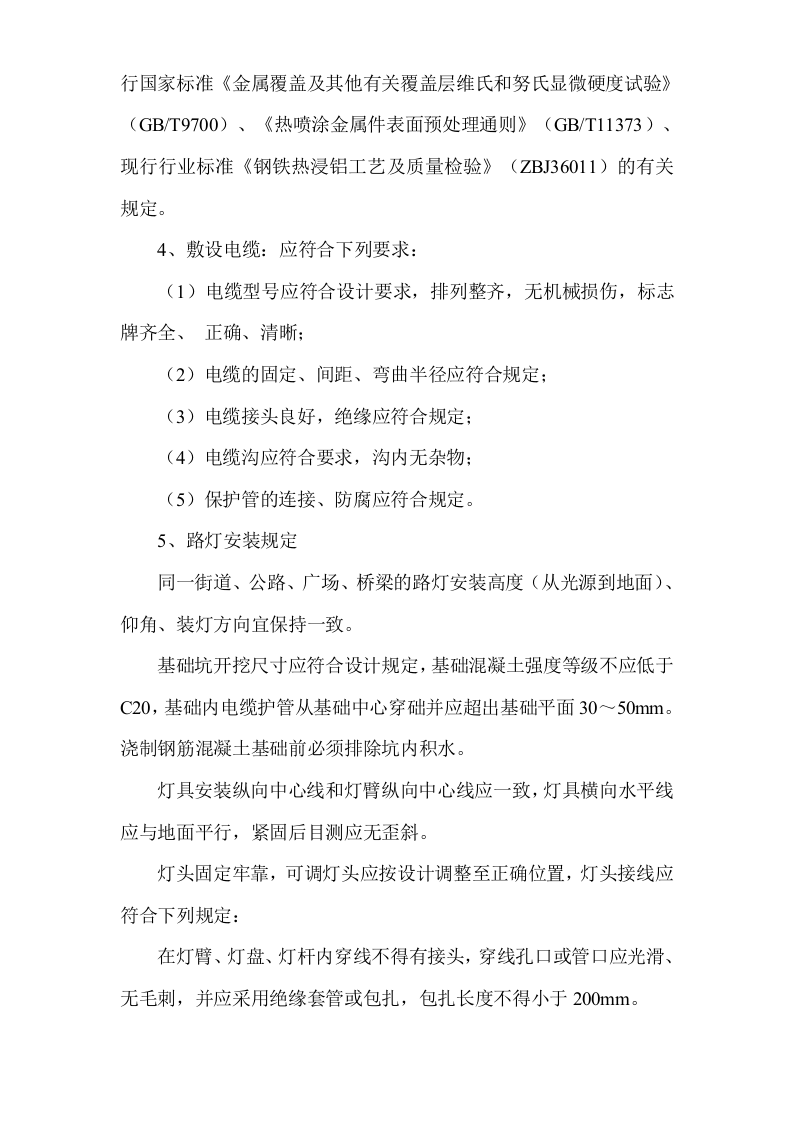

路灯照明施工项目方案(68页) 第5页

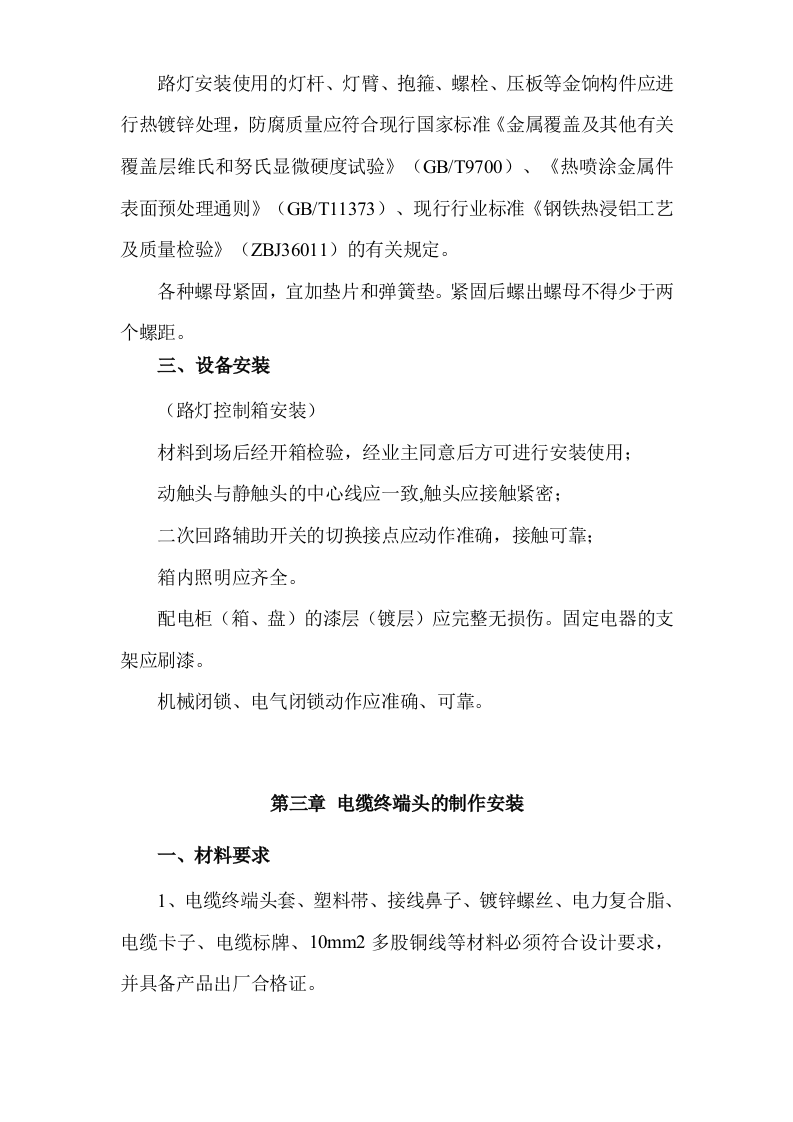

路灯照明施工项目方案(68页) 第6页

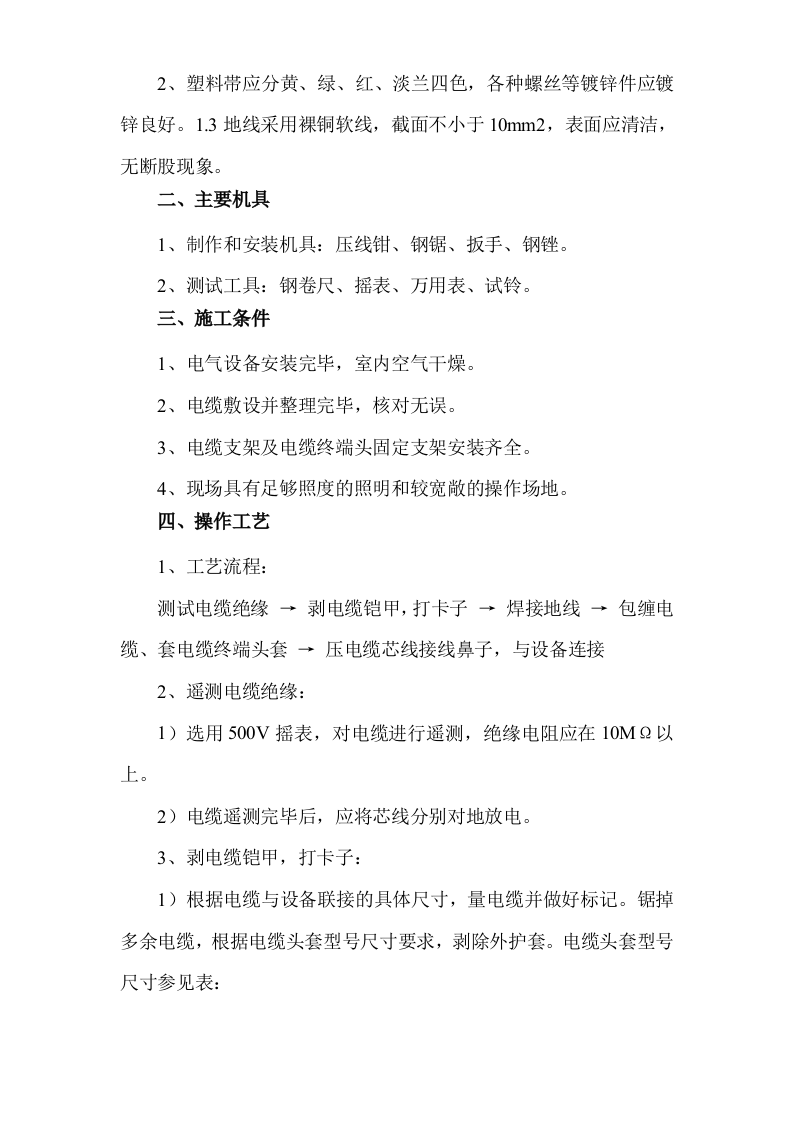

路灯照明施工项目方案(68页) 第7页

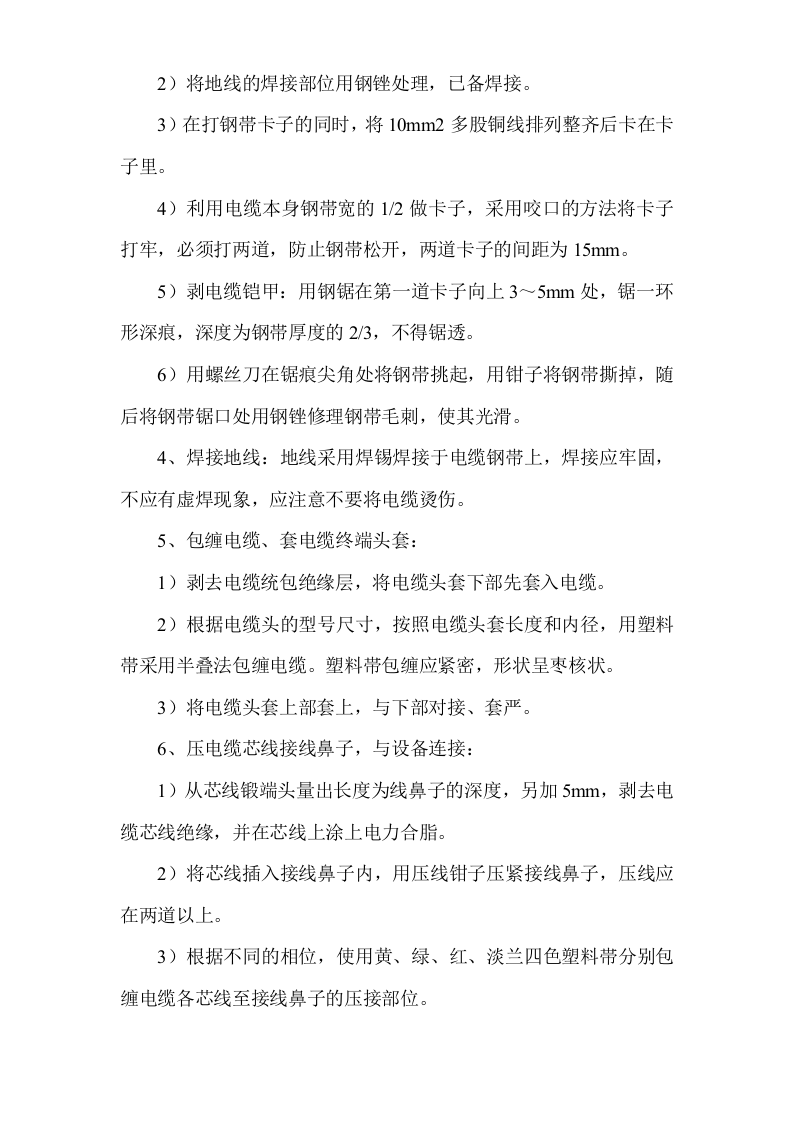

路灯照明施工项目方案(68页) 第8页

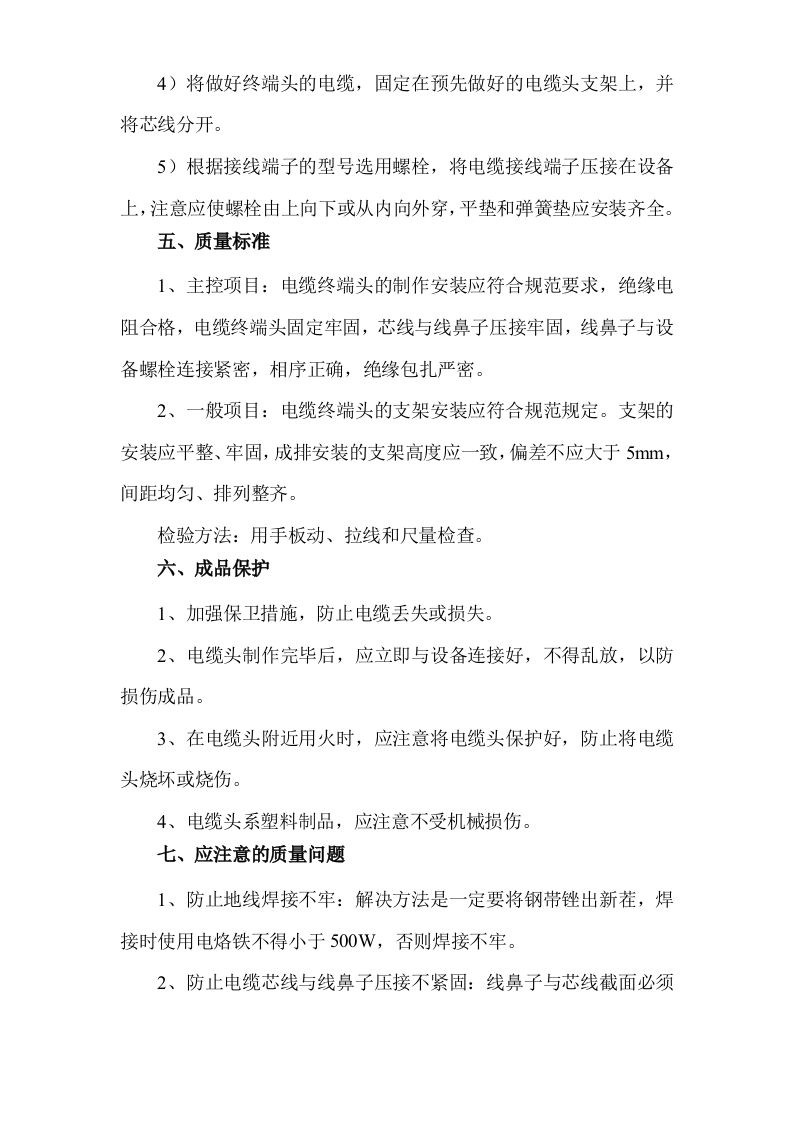

路灯照明施工项目方案(68页) 第9页

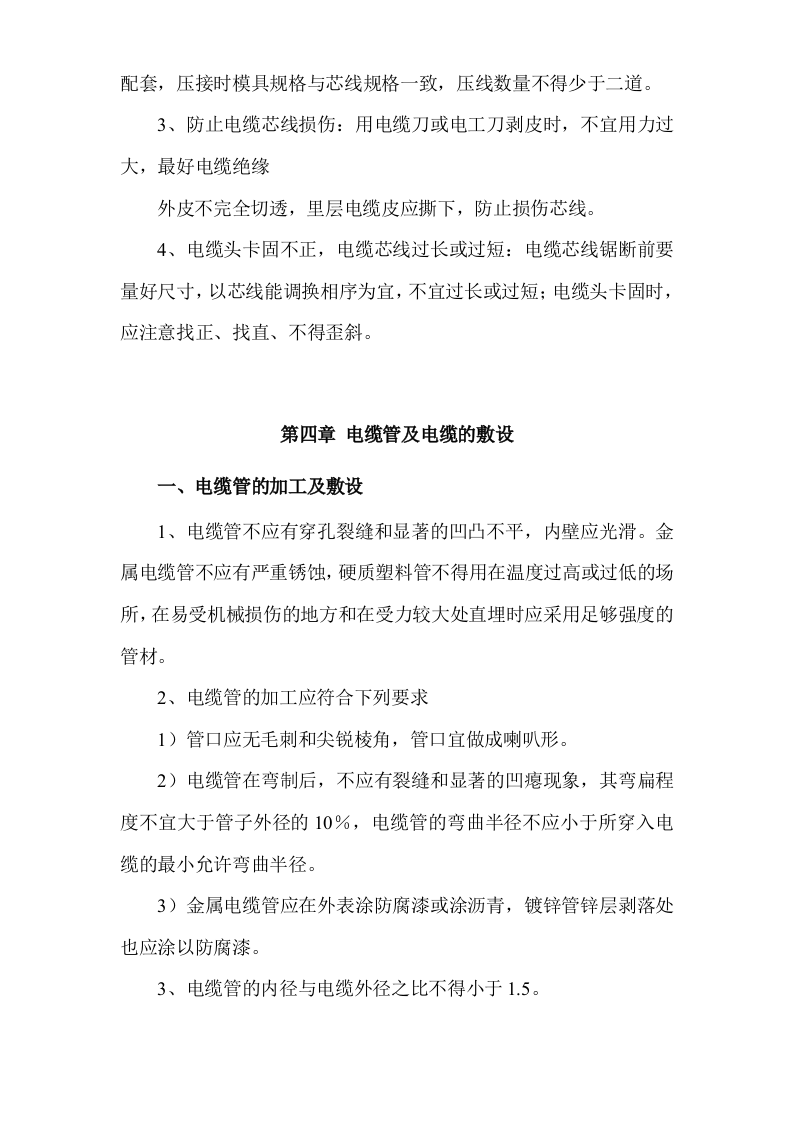

路灯照明施工项目方案(68页) 第10页
剩余58页未读, 下载浏览全部
路灯照明施工 项目 方案 投 标 文 件 ( 方案模板 ) 投标人: XXXXX (单位盖章) 2024 年 2 月 5 日 目录 第一章 电气总体程序要求 4 第二章 各工序流程及主要施工方法 4 一、工序流程 4 二、施工方法 4 三、 设备安装 6 第三章 电缆终端头的制作安装 6 一、材料要求 6 二、主要机具 7 三、施工条件 7 四、操作工艺 7 五、质量标准 9 六、成品保护 9 七、应注意的质量问题 9 第四章 电缆管及电缆的敷设 10 一、电缆管的加工及敷设 10 二、电缆的敷设 11 三、管道内电缆的敷设 14 四、 灯具安装、灯杆整体吊装 15 第五章 施工组织设计 15 一、 概况 15 二、 施工总体安排 19 三、 投入本合同工程的主要施工船机设备 56 四、 工程质量的技术组织措施 58 第一章 电气总体程序要求 1、应按规定的施工及施工规范、质量评定标准以及标准图集施工。 2、电气系统,按土建施工顺序,做好暗设电缆预埋线管,同时做好防预埋管堵塞的工作。 3、路灯安装,电气系统穿电缆,控制柜安装,系统调试,通电实验。 第二章 各工序流程及主要施工方法 一、工序流程 施工中采用以下流程: 定灯位 → 挖沟 → 埋管 → 浇注路灯基础 → 敷设电缆 → 绝缘测试 → 路灯安装 → 电气设备安装 → 实验、调试 → 自检 → 竣工验收 二、施工方法 1 、定灯位:按照施工图及现场情况,以设计灯位间距为基准确定路灯安装位置。 2 、挖沟及埋管:按照施工图纸开挖电缆管预埋沟,预埋相应的电缆管。 3 、浇注路灯基础浇注:按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑,金属构件进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》( GB/T9700 )、《热喷涂金属件表面预处理通则》( GB/T11373 )、现行行业标准《钢铁热浸铝工艺及质量检验》( ZBJ36011 )的有关规定。 4 、敷设电缆:应符合下列要求: ( 1 )电缆型号应符合设计要求,排列整齐,无机械损伤,标志牌齐全、 正确、清晰; ( 2 )电缆的固定、间距、弯曲半径应符合规定; ( 3 )电缆接头良好,绝缘应符合规定; ( 4 )电缆沟应符合要求,沟内无杂物; ( 5 )保护管的连接、防腐应符合规定。 5 、路灯安装规定 同一街道、公路、广场、桥梁的路灯安装高度(从光源到地面)、仰角、装灯方向宜保持一致。 基础坑开挖尺寸应符合设计规定,基础混凝土强度等级不应低于 C20 ,基础内电缆护管从基础中心穿础
